Control de calidad de las estructuras de membrana tensada: lo que comprobamos antes del envío
Una estructura de membrana tensada a medida se compone de múltiples elementos que deben funcionar conjuntamente en la obra, entre los que se incluyen la membrana, la estructura de acero, las placas de unión, los cables, los pernos y los accesorios.
Por este motivo, el control de calidad no debe centrarse únicamente en el aspecto exterior. Antes del envío, lo importante es comprobar si todos los componentes se ajustan a los planos del proyecto y si pueden montarse correctamente durante la instalación.
En Timi, nuestros proyectos de estructuras de membrana se someten a una inspección durante su fabricación y antes de su embalaje. A continuación se indican algunos de los aspectos clave que deben comprobarse antes de que un proyecto salga de fábrica.

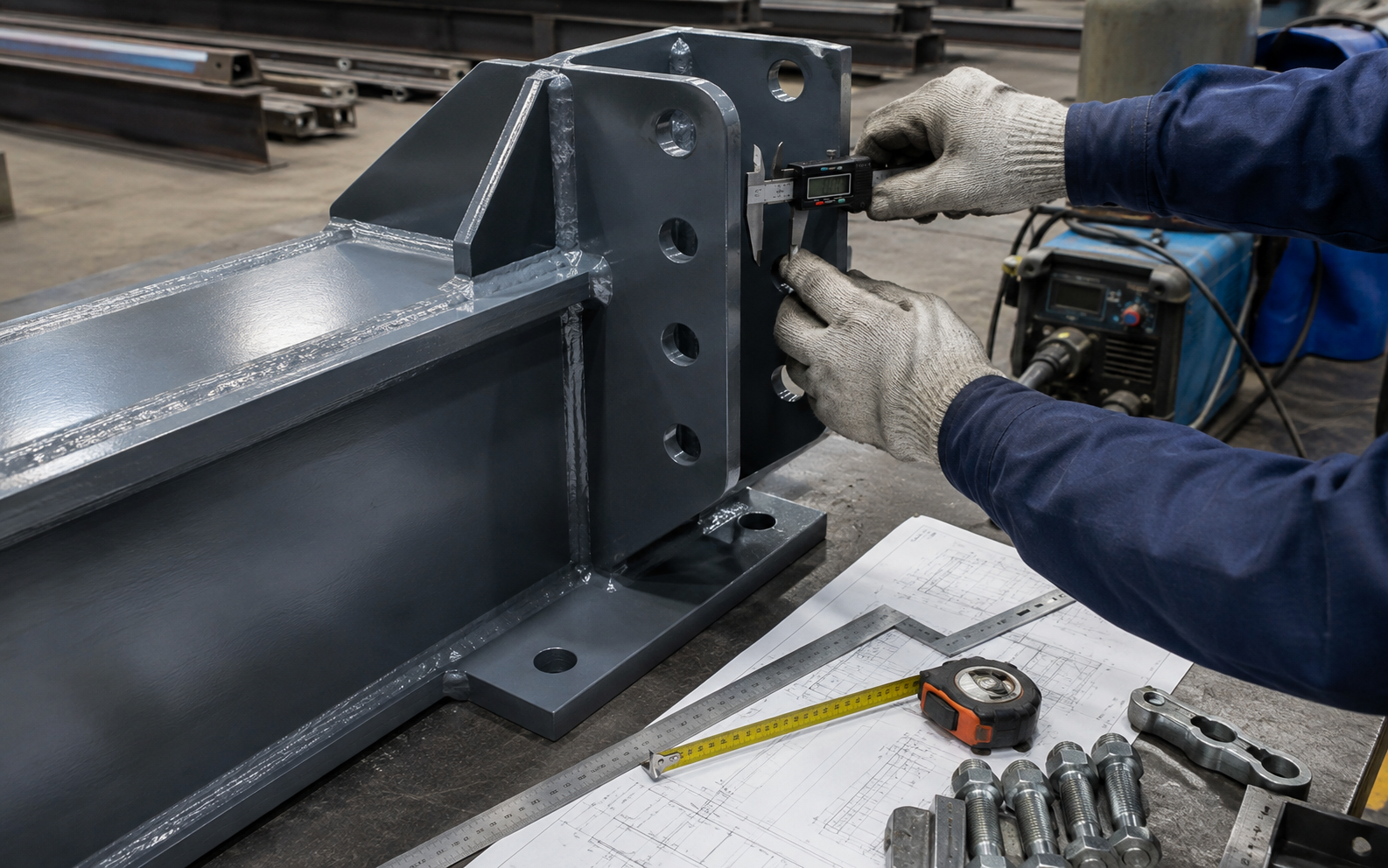

1. Dimensiones del acero y puntos de unión
Las columnas, vigas, arcos y placas de unión de acero deben fabricarse de acuerdo con los planos aprobados.
Entre las dimensiones importantes se incluyen:
- Longitud total de la pieza
- Posiciones de los orificios de conexión
- Dimensiones de la placa base
- Ángulos de las placas
- Ubicación de los tornillos
- Interfaces de conexión
Incluso una pequeña diferencia en la posición de una conexión puede suponer un trabajo innecesario durante la instalación in situ.
Esto es especialmente importante en el caso de estructuras más grandes, como
cubiertas de membrana para estadios
, donde muchos componentes prefabricados deben ensamblarse con precisión in situ.
2. Soldadura e inspección de superficies de acero
Las zonas soldadas deben revisarse antes de embalar los componentes. La inspección se centra en comprobar si las placas de unión, los soportes, los refuerzos y demás componentes soldados se han fabricado de acuerdo con los requisitos del proyecto.
También se debe revisar el tratamiento de la superficie del acero, especialmente en torno a las soldaduras, los bordes y los puntos de sujeción.
En el caso de las estructuras de membrana al aire libre, la protección contra la corrosión es importante, ya que los componentes de acero pueden quedar expuestos a la lluvia, la humedad y otras condiciones ambientales a lo largo de su vida útil.
3. Verificación del material de la membrana
Antes de la fabricación de la membrana, se debe comprobar que el material se ajuste a las especificaciones del proyecto.
Dependiendo del proyecto, esto puede incluir:
- Tipo de material
- Color
- Espesor
- Peso
- Recubrimiento
- Requisitos de la marca
- Requisitos de comportamiento frente al fuego
En muchos proyectos de marquesinas comerciales,
Estructuras de membrana tensada de PVDF
Se utilizan ampliamente porque combinan la flexibilidad arquitectónica con un buen rendimiento en exteriores.
No obstante, la elección de los materiales debe ajustarse siempre a los requisitos concretos del proyecto.

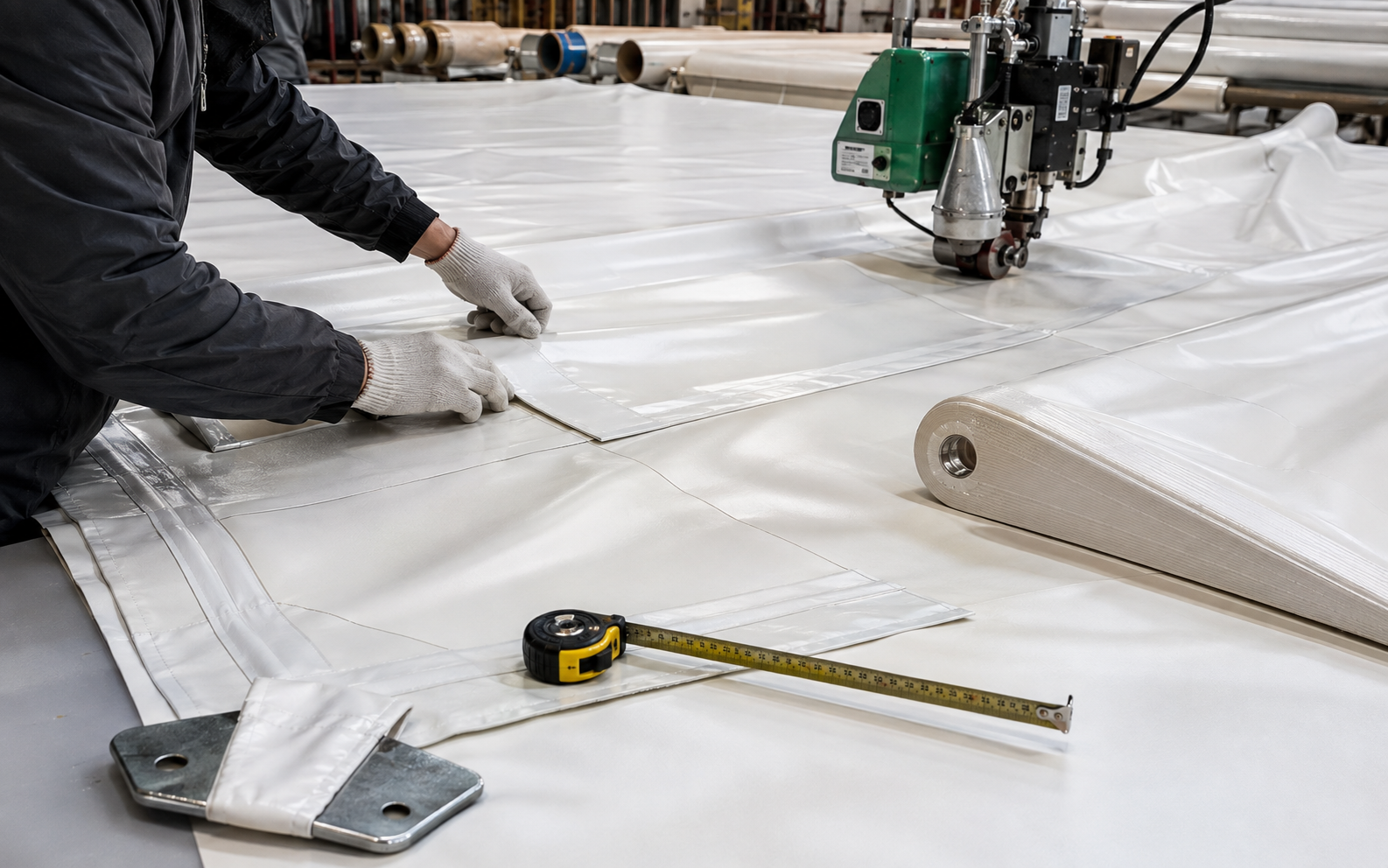

4. Corte y soldadura de membranas
El material de la membrana arquitectónica no se corta simplemente según las dimensiones visibles del tejado. La superficie curva de la membrana se desarrolla en paneles planos individuales antes de cortarla y soldarla.
Durante la producción, se deben comprobar los siguientes aspectos de la membrana fabricada:
- Estado del cordón de soldadura
- Detalles de los bordes
- Zonas reforzadas
- Esquinas de la membrana
- Limpieza de las superficies
- Daños visibles
Se debe prestar especial atención a las zonas en las que la membrana se une a las estructuras de acero o a los sistemas de cables.
Una buena fabricación en esta fase facilita el posicionamiento y el tensado de la membrana durante la instalación.
5. Detalles de conexión y accesorios
Una estructura de membrana contiene muchos componentes más pequeños que pasan fácilmente desapercibidos.
Entre ellos pueden figurar:
- Cables
- Terminales de cable
- Abrazaderas
- Tornillos y tuercas
- Placas de esquina
- Accesorios de conexión
- Componentes de anclaje
- Accesorios de drenaje
Aunque sean pequeños, los accesorios que falten pueden retrasar la instalación. Antes de embalar, hay que comprobar que estos componentes coincidan con los planos y la lista de embalaje.
En el caso de estructuras como, por ejemplo, una
marquesina de aparcamiento con membrana tensada
, además, los detalles de las conexiones deben coordinarse con la distribución del aparcamiento, la ubicación de los pilares y las uniones con los cimientos.
6. Comprobaciones críticas de ensamblaje
Las estructuras de membrana de gran tamaño no siempre tienen que montarse por completo en la fábrica. No obstante, los puntos de unión importantes pueden revisarse antes del envío.
Por ejemplo, se pueden comparar los elementos de acero para comprobar la alineación de los orificios de los pernos, mientras que los accesorios de esquina de la membrana se pueden contrastar con sus correspondientes uniones de acero.
Esto permite detectar posibles problemas de montaje antes de que los componentes lleguen a la obra.
7. Identificación de componentes
Una identificación clara cobra mayor importancia a medida que aumenta la envergadura del proyecto.
Los elementos de acero y los accesorios deben marcarse de manera que el equipo de instalación pueda relacionarlos con los planos correspondientes.
Esto resulta especialmente útil en proyectos en el extranjero, en los que pueden llegar en un mismo envío decenas o incluso cientos de componentes fabricados.
Una identificación adecuada puede reducir la confusión durante la descarga y el montaje.
8. Embalaje para la exportación y control final
El control de calidad continúa tras la fabricación.
Antes del envío, los materiales de membrana deben protegerse de los bordes afilados de acero, la contaminación y los movimientos innecesarios. Los elementos de acero también deben embalarse de acuerdo con sus dimensiones y los requisitos de transporte.
Los accesorios pequeños deben embalarse por separado e identificarse claramente.
A continuación, se debe comprobar el envío final cotejándolo con la lista de embalaje del proyecto para confirmar que se incluyen todos los componentes necesarios.
En el caso de los proyectos internacionales, un buen embalaje no solo sirve para proteger el producto, sino que también ayuda a simplificar la descarga y la instalación en el lugar de destino.
Por qué es importante el control de calidad en fábrica
Es más fácil solucionar los problemas en la fábrica que una vez que el contenedor ha llegado a la obra en el extranjero.
Un control de calidad eficaz contribuye a vincular cuatro etapas importantes:
Ingeniería → Fabricación → Envío → Instalación
Por eso, a la hora de elegir una, los compradores deberían tener en cuenta algo más que el precio de la membrana.
fabricante de estructuras de membrana tensada
.
El fabricante también debe ser capaz de coordinar la fabricación de las estructuras de acero, el procesamiento de las membranas, los detalles de las uniones, la inspección y la entrega del proyecto.
Tanto si se trata de una marquesina para un aparcamiento, una pasarela, la cubierta de un estadio, una estructura comercial de sombra o un
Sistema de cubierta de ETFE
, estos controles de producción contribuyen a reducir los problemas evitables durante la instalación in situ.
¿Qué deben comprobar los compradores antes del envío?
Antes de que se envíe una estructura de membrana, los compradores deben confirmar lo siguiente:
- Planos finales del proyecto
- Especificaciones de la membrana
- Alcance de la fabricación de estructuras de acero
- Componentes de conexión
- Accesorios
- Lista de embalaje
- Información sobre la instalación
Lo ideal es que cualquier requisito especial en materia de inspección o documentación se comente antes de que comience la producción.
Reflexiones finales
El control de calidad de las estructuras de membrana tensada no consiste en una única inspección que se realiza al final del proceso de producción.
Se trata de un proceso que integra planos, fabricación de elementos de acero, tratamiento de membranas, uniones, accesorios y embalaje.
En el caso de los proyectos a medida, comprobar estos detalles antes del envío puede reducir los problemas de instalación y hacer que la entrega del proyecto sea más predecible.
Si estás planificando un proyecto de estructura de membrana tensada, comparte con Timi la ubicación del proyecto, las dimensiones, la aplicación y los planos disponibles. Nuestro equipo puede analizar los requisitos del proyecto y estudiar una solución adecuada para su fabricación y entrega.
Preguntas frecuentes
¿Qué se comprueba antes de enviar una estructura de membrana tensada?
Las comprobaciones habituales incluyen las dimensiones del acero, las uniones soldadas, la fabricación de la membrana, los componentes de conexión, los accesorios, el embalaje y la documentación del proyecto.
¿Es necesario montar toda la estructura en la fábrica?
No siempre. Aunque puede que no sea viable montar por completo las estructuras de gran tamaño, sí es posible comprobar las dimensiones importantes y los puntos de unión críticos antes del envío.
¿Por qué son importantes las uniones en las estructuras de membrana?
Las uniones transmiten las fuerzas entre la membrana, los cables, la estructura de acero y los cimientos. Además, determinan si los componentes prefabricados pueden montarse correctamente en la obra.
¿Qué datos deben confirmar los compradores antes del envío?
Los compradores deben confirmar los planos definitivos, las especificaciones de los materiales, el alcance del suministro, los accesorios, la lista de embalaje y la documentación de instalación necesaria.
